സാങ്കേതിക പാരാമീറ്ററുകൾ
അനുപാതം | 1000:1 | |
ഇൻസുലേറ്റിംഗ് മീഡിയം | ഉണങ്ങിയ തരം വൈദ്യുത മെറ്റീരിയൽ | |
എസി അളക്കുന്ന രീതി | യഥാർത്ഥ ഫലപ്രദമായ മൂല്യം അളക്കൽ | |
സാഹചര്യത്തിന്റെ അവസ്ഥ | താപനില | 15871365102~40℃ |
ഈർപ്പം | ≤85%RH | |
പ്രധാന സവിശേഷതകൾ
മോഡൽ | വോൾട്ടേജ് ക്ലാസ് | കൃത്യത | വോൾട്ട്മീറ്റർ ശ്രേണി | പ്രതിരോധം(MΩ) | സിഗ്നൽ ലൈൻ നീളം | അളവ്(mm3) | ഭാരം(കി. ഗ്രാം) |
SGB-50C | എ.സി:50kV, DC:50കെ.വി | എ.സി:1.0% ഡിസി:0.5% | താഴ്ന്നത്:0-20kV, ഉയർന്നത്:0-50 കെ.വി | 600 | 3മീ | 180*180*620 | 40 |
SGB-100C | എ.സി:100kV, DC:100കെ.വി | എ.സി:1.0% ഡിസി:0.5% | താഴ്ന്നത്:0-20kV, ഉയർന്നത്:0-100കെ.വി | 1200 | 3മീ | 180*180*900 | 17 |
SGB-150C | എ.സി:150kV, DC:150കെ.വി | എ.സി:1.0% ഡിസി:0.5% | താഴ്ന്നത്:0-20kV, ഉയർന്നത്:0-150 കെ.വി | 1800 | 4മീ | 250*250*1100 | 15 |
SGB-200C | എ.സി:200kV, DC:200കെ.വി | എ.സി:1.0% ഡിസി:0.5% | താഴ്ന്നത്:0-20kV, ഉയർന്നത്:0-200കെ.വി | 2400 | 4മീ | 250*250*1330 | 17 |
SGB-300C | എ.സി:300kV, DC:300കെ.വി | എ.സി:1.5% ഡിസി:1.0% | താഴ്ന്നത്:0-20kV, ഉയർന്നത്:0-300കെ.വി | 3600 | 5 മീ | 250*250*1900 | 22 |

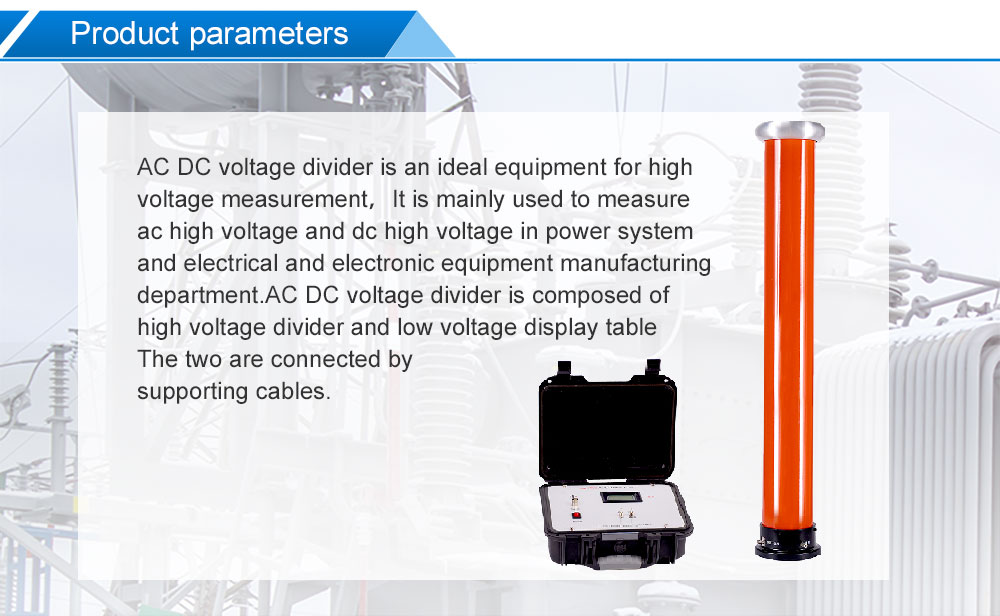

വിളിപ്പേര്: ഉയർന്ന വോൾട്ടേജ് മീറ്റർ; വോൾട്ടേജ് ഡിവൈഡർ; ഡിജിറ്റൽ വോൾട്ടേജ് മീറ്റർ
സവിശേഷത:
1. ഉയർന്ന കൃത്യത
പ്രിസിഷൻ ഹൈ-വോൾട്ടേജ് ഫിലിം കപ്പാസിറ്ററുകളും പ്രിസിഷൻ ഗ്ലാസ് ഗ്ലേസ് റെസിസ്റ്ററുകളും സ്വീകരിക്കുക, ഉയർന്ന ഇൻപുട്ട് ഇം‌പെഡൻസ്, ടെസ്റ്റ് കറന്റ് കുറയ്ക്കുക, കുറഞ്ഞ വൈദ്യുതി ഉപഭോഗം, ഉപകരണത്തിന്റെ അളവെടുപ്പ് കൃത്യതയും സ്ഥിരതയും മെച്ചപ്പെടുത്തുക;
സിഗ്നൽ പ്രോസസ്സിംഗ് ഭാഗം, സിഗ്നൽ വർദ്ധിപ്പിക്കുന്നതിന് ഉയർന്ന പ്രകടനമുള്ള OP ഉപയോഗിക്കുന്നു, ഏറ്റവും പുതിയ സാങ്കേതികവിദ്യ ഉപയോഗിച്ച് ഡ്യുവൽ ഇന്റഗ്രൽ എഡി സാംപ്ലിംഗ്, നാല് സെമി-ലിക്വിഡ് ക്രിസ്റ്റൽ ഡിസ്പ്ലേകൾ, ഉയർന്ന റെസല്യൂഷൻ 0.001kV വരെ എത്തുന്നു, ഇത് സ്റ്റാറ്റിക് ഹൈ വോൾട്ടേജ് മീറ്ററിന്റെ നവീകരണ ഉൽപ്പാദനമാണ്.
2. നല്ല ആന്റി-ജാമിംഗ് പ്രകടനം

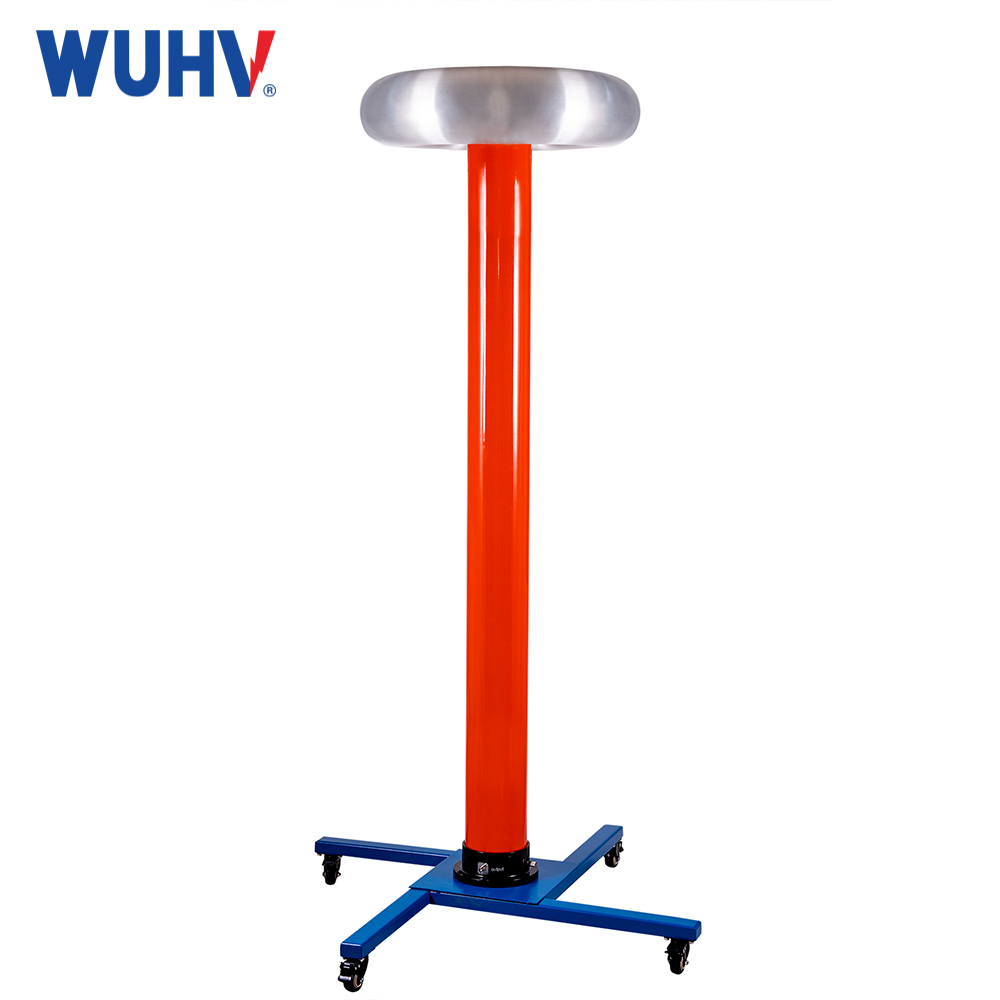

പ്രത്യേക ഷീൽഡിംഗ് സാങ്കേതികവിദ്യ സ്വീകരിക്കുക. സമനില വളയത്തിന്റെ ഉപരിതലം മിനുസമാർന്നതും തിളക്കമുള്ളതുമാണ്, പോയിന്റ് ഡിസ്ചാർജ് തടയുന്നതിനും അളക്കൽ ഡാറ്റയുടെ ആന്റി-ജാമിംഗ് ശേഷി മെച്ചപ്പെടുത്തുന്നതിനും സമനില വളയത്തിന് ചുറ്റുമുള്ള വൈദ്യുത ഫീൽഡ് വിതരണം ഫലപ്രദമായി മെച്ചപ്പെടുത്തുന്നു. വോൾട്ട്മീറ്റർ ഓൾ-മെറ്റൽ എൻക്ലോസ്ഡ് സ്ട്രക്ച്ചർ ഷീൽഡിംഗ് സ്വീകരിക്കുന്നു, ഉയർന്ന നിലവാരമുള്ള കോക്സിയൽ കേബിൾ ഉപയോഗിച്ച് എച്ച്വി ഡിവൈഡറിനെ വോൾട്ട്മീറ്ററുമായി ബന്ധിപ്പിക്കുന്നു, ഉയർന്ന സ്ഥിരതയും ഉയർന്ന രേഖീയതയും കൈവരിക്കുന്നതിന്, സൂചക മൂല്യങ്ങളിൽ എച്ച്വിയുടെ സ്വാധീനം കുറയ്ക്കുന്നു.
3. സുരക്ഷിതവും വിശ്വസനീയവും
ഉയർന്ന വോൾട്ടേജ് ഡിവൈഡറും വോൾട്ട്മീറ്ററും, ഡ്യുപോണ്ട് ഫില്ലിംഗ് മെറ്റീരിയലുകൾ ഉപയോഗിച്ചുള്ള ഉയർന്ന വോൾട്ടേജ് ഡിവൈഡർ, പ്രത്യേക കാസ്റ്റിംഗ് പ്രക്രിയ, ഘടനയിൽ ചെറുത്, ഭാരം കുറഞ്ഞ, ആന്തരിക ഭാഗിക ഡിസ്ചാർജ് കുറയ്ക്കാൻ, ഉയർന്ന വിശ്വാസ്യത എന്നിവ അടങ്ങിയതാണ് ഉപകരണം. ചോർച്ച പ്രശ്നമില്ല. ജോലി ചെയ്യുമ്പോൾ, ഉയർന്ന നിലവാരമുള്ള കോക്സിയൽ കേബിൾ ഉപയോഗിക്കുക, സുരക്ഷിതവും വിശ്വസനീയവുമായ വോൾട്ട്മീറ്ററുമായി HV ഡിവൈഡർ ബന്ധിപ്പിക്കുക.
4. ലളിതമായ പ്രവർത്തനം

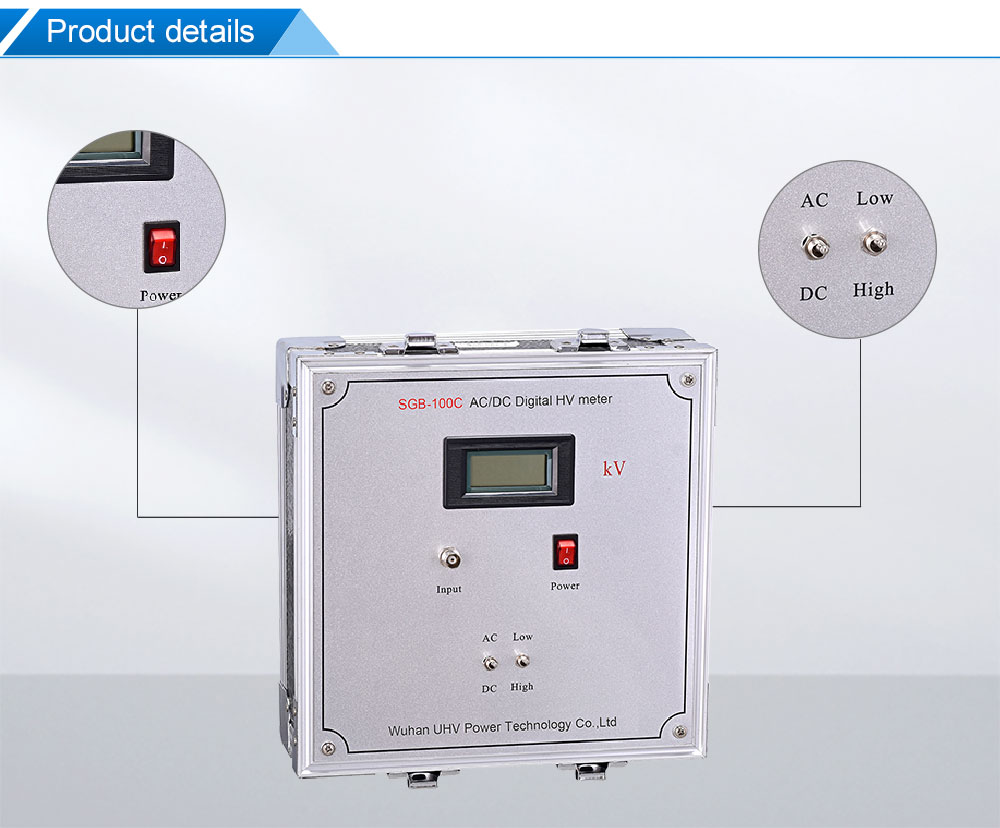

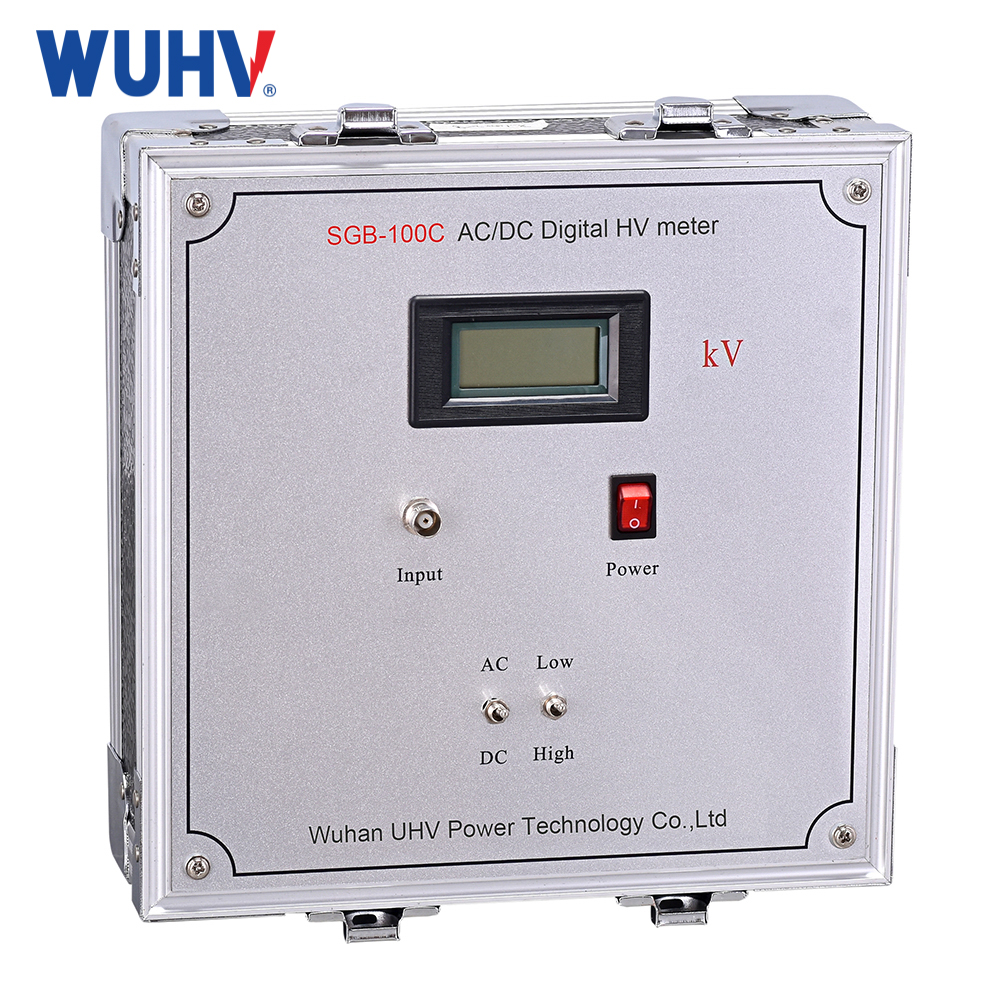

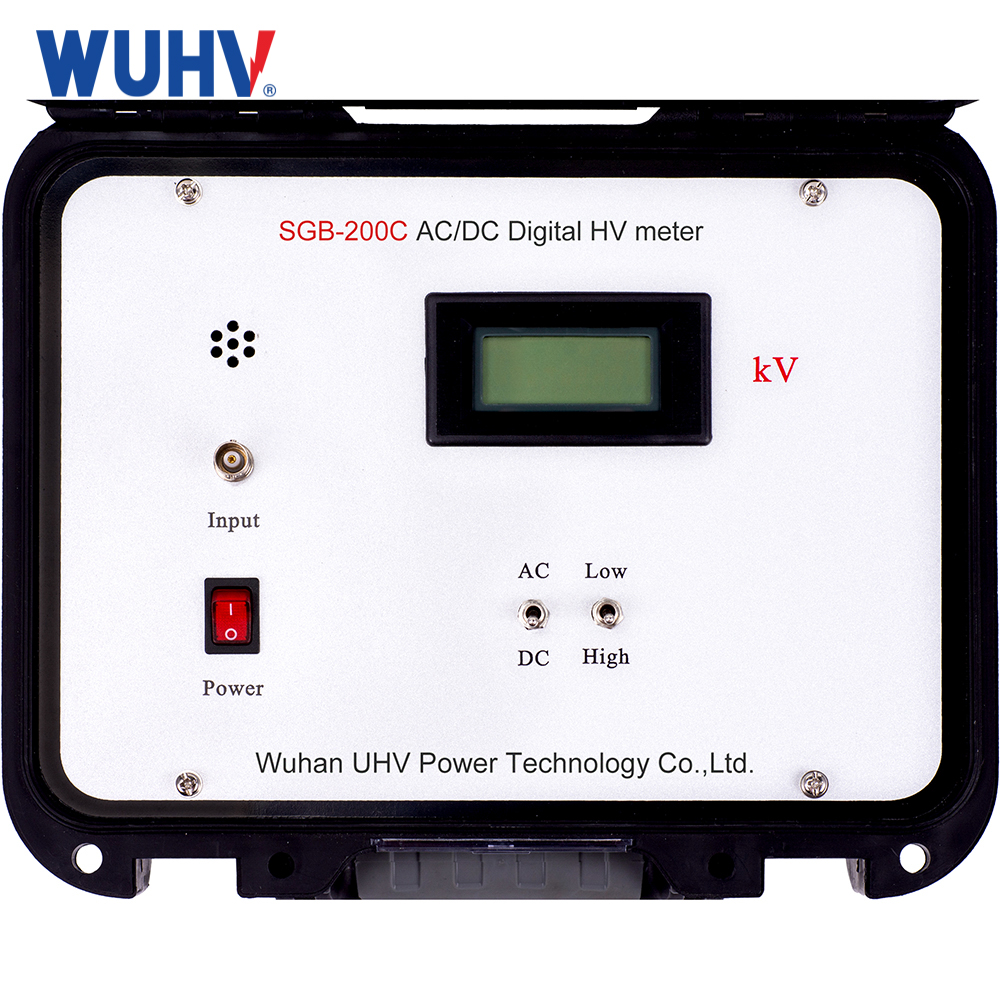

ഉയർന്ന വോൾട്ടേജും ലോ വോൾട്ടേജും, എസിയും ഡിസിയും, സൗകര്യപ്രദവും വേഗത്തിലുള്ളതും മാറാൻ ഡിഐപി സ്വിച്ച് സ്വീകരിക്കുക. നാല് സെമി-ലിക്വിഡ് ഡിസ്പ്ലേ ഡയറക്ട് കാണിക്കുന്ന അളവെടുപ്പ് ഫലം, ലളിതവും അവബോധജന്യവുമാണ്. ഓൺ-സൈറ്റ് ടെസ്റ്റിംഗ് ജോലികൾക്ക് ഇത് സൗകര്യപ്രദമാണ്.
5. കൊണ്ടുപോകാൻ എളുപ്പമാണ്

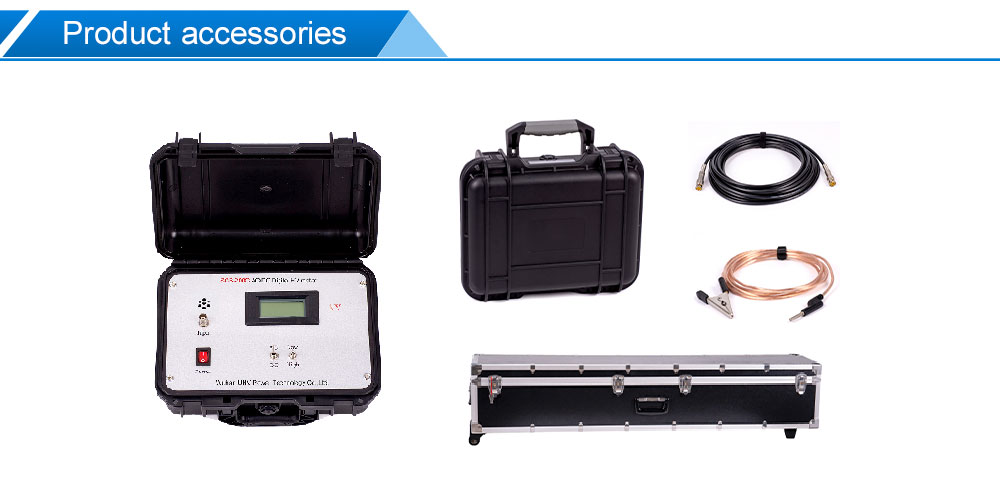

പോർട്ടബിൾ ഘടന ഉപയോഗിക്കുക, അലുമിനിയം ബോക്സുള്ള മുഴുവൻ ചേസിസും എളുപ്പത്തിൽ അഴിച്ചുമാറ്റാൻ കഴിയും. വലിപ്പം ചെറുത്, ഭാരം കുറവ്, കൊണ്ടുപോകാൻ എളുപ്പമാണ്, ഉപയോഗിക്കാൻ എളുപ്പമാണ്.
