സാങ്കേതിക പാരാമീറ്ററുകൾ
റേറ്റുചെയ്ത ഔട്ട്പുട്ട് വോൾട്ടേജ് | 15871365102~50 കെവി (എസിസാധുവായ മൂല്യങ്ങൾ) |
ഔട്ട്പുട്ട് ആവൃത്തി | 45~65Hz |
അനുരണന വോൾട്ടേജ് തരംഗരൂപം | പ്യുവർ സൈൻ വേവ്, തരംഗരൂപ വികൃത നിരക്ക് ≤ 1.0% |
വർക്ക് സിസ്റ്റം | പൂർണ്ണ പവർ ഔട്ട്പുട്ടിൽ, പൊതുവായ തുടർച്ചയായ പ്രവർത്തന സമയം 5 മിനിറ്റാണ് |
ഗുണനിലവാര ഘടകം | 45~40 |
ഫ്രീക്വൻസി അഡ്ജസ്റ്റ്മെന്റ് സെൻസിറ്റിവിറ്റി | 0.1Hz, അസ്ഥിരത< 0.05% |
പരമാവധി ടെസ്റ്റ് ശേഷി | 5000kVA ഉം അതിൽ താഴെയും |
പ്രവർത്തിക്കുന്ന വൈദ്യുതി വിതരണം | 220V അല്ലെങ്കിൽ 380V±10%, പവർ ഫ്രീക്വൻസി 50Hz±5% |

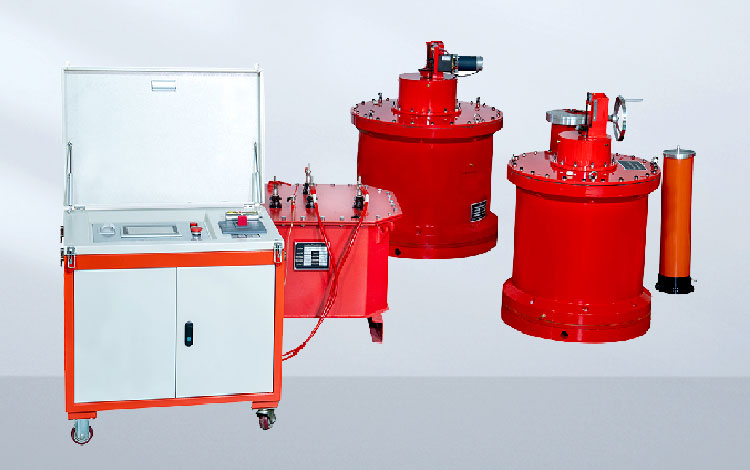

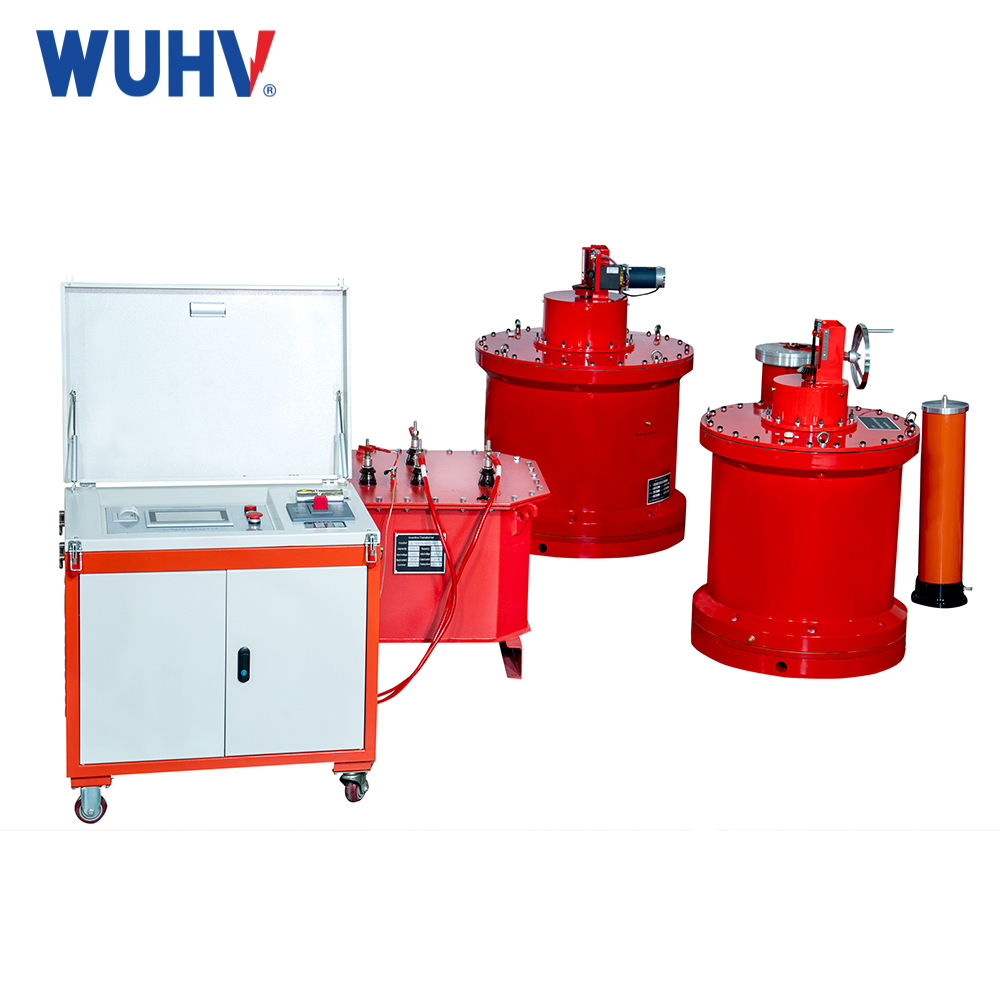

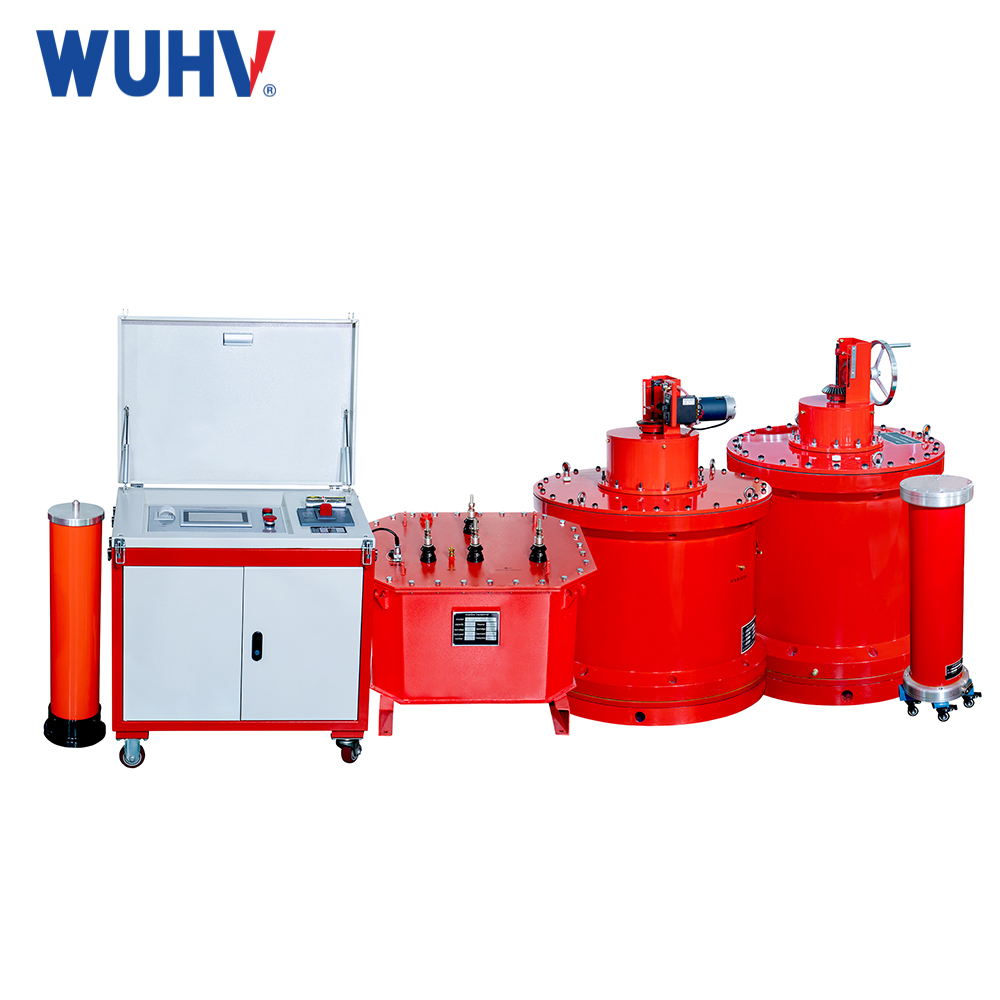

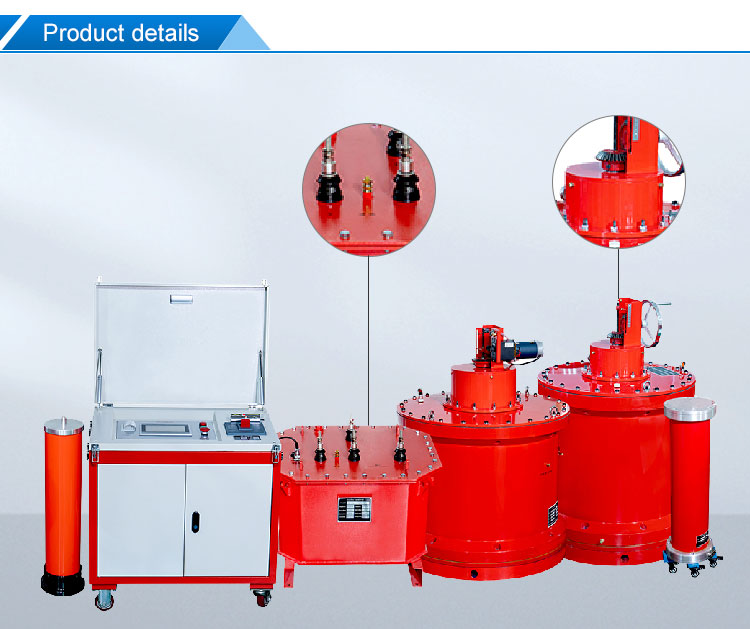

സീരീസ് ഉൽപ്പന്ന കോൺഫിഗറേഷൻ (അപ്ലിക്കേഷന്റെ വ്യാപ്തി (ഔട്ട്‌ലെറ്റ് വോൾട്ടേജ് 20kV ഉം അതിൽ താഴെയുമുള്ള ജനറേറ്ററിന്റെയോ മോട്ടോറിന്റെയോ AC പ്രതിരോധ വോൾട്ടേജ് ടെസ്റ്റ്, ആവൃത്തി: 50Hz±2Hz))

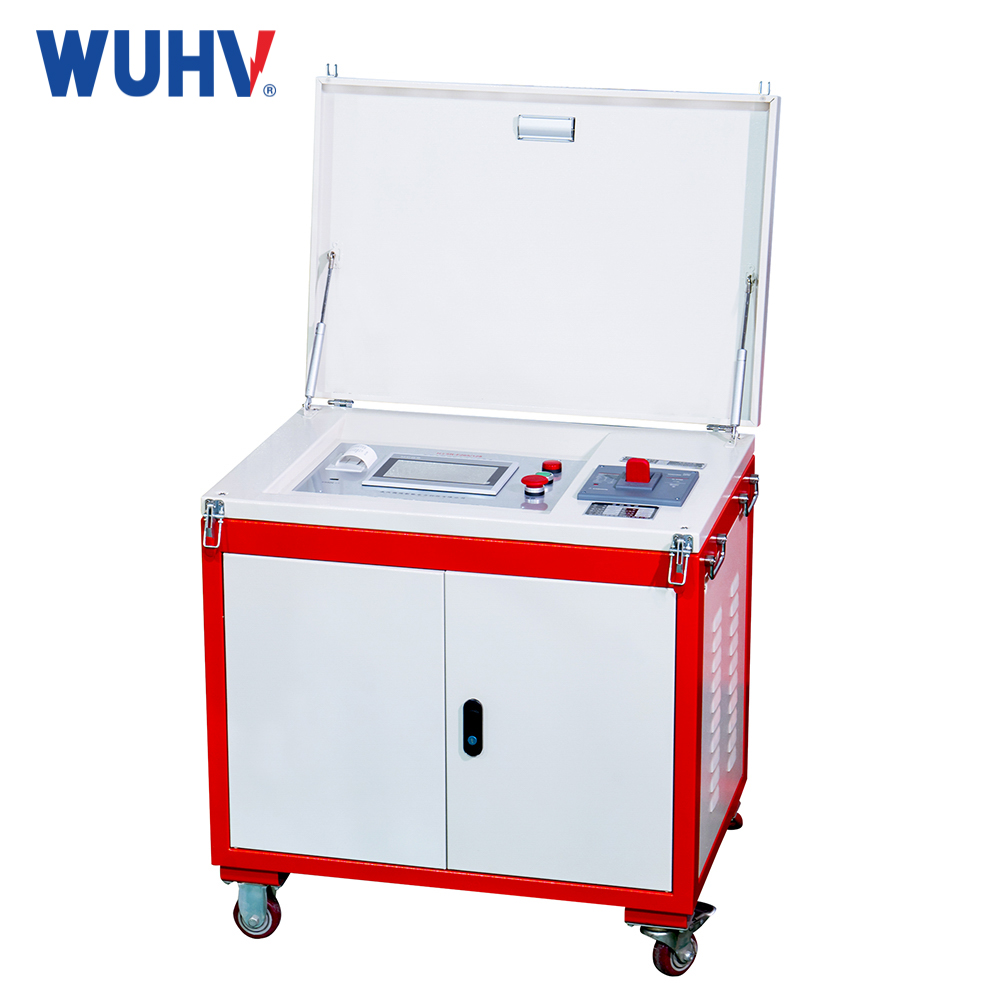

ഉൽപ്പന്നം മാതൃക | സിനിയന്ത്രണംകൺസോൾ

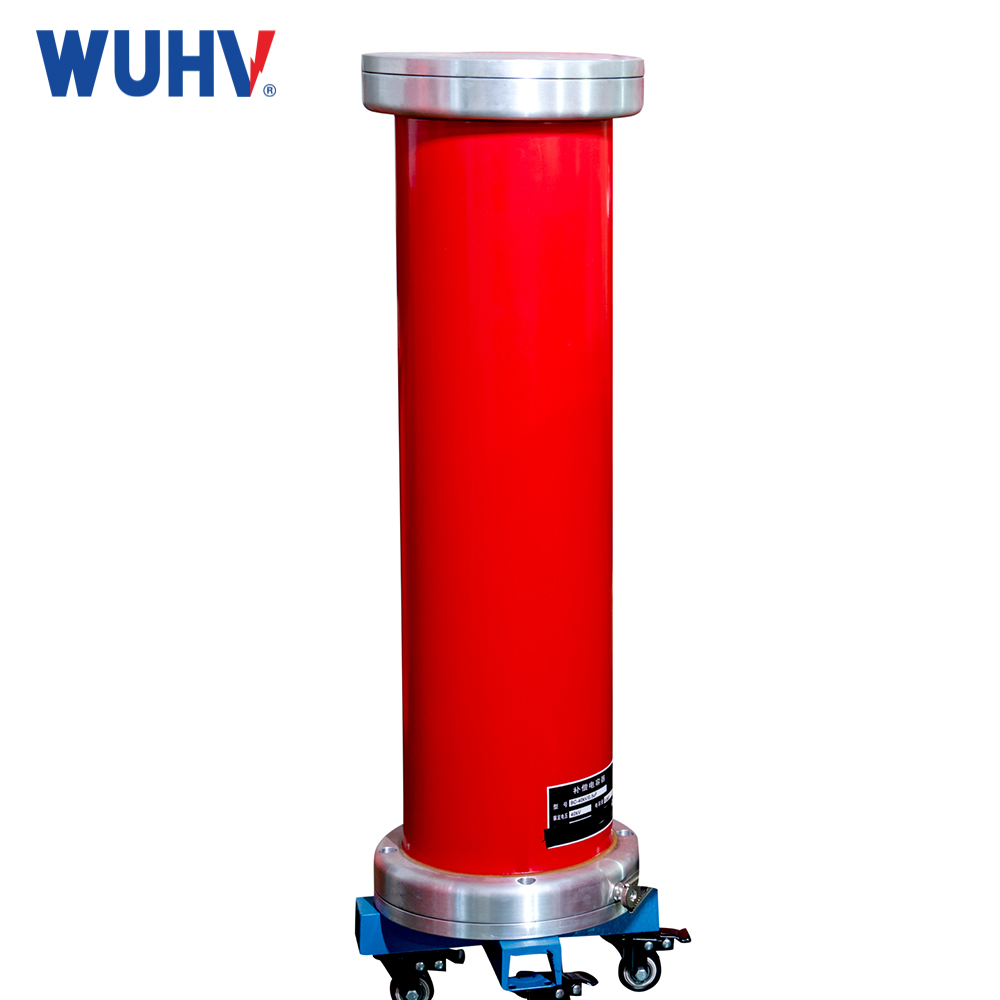

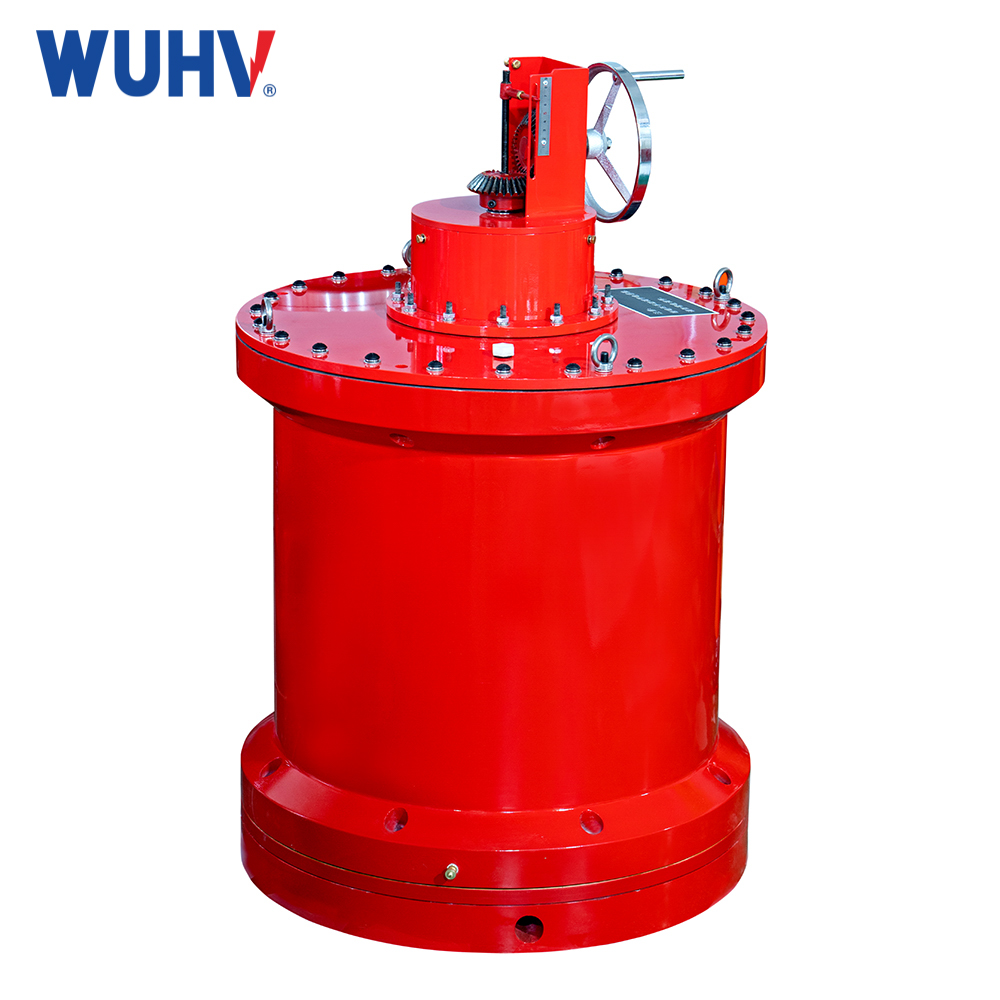

| റിയാക്ടർ | എക്സിറ്റേഷൻ ട്രാൻസ്ഫോർമർ ഉപകരണം | വോൾട്ടേജ് ഡിവൈഡർ | ബാധകമാണ് |
HTXZ(L) - 50/50 | 10kW/220V | 50kV/1A1 യൂണിറ്റ് | 10kW/5kV | 50kV/500pF | ഡൈനാമോ0.07~0.13μF.10Kvകേബിൾ(300 മി.മീ300) ≤1.0 കി.മീ |
HTXZ(L) - 75/50 | 15kW/380V | 50kV/1.5A1 യൂണിറ്റ് | 15kW/5kV | 50kV/500pF | ഡൈനാമോ0.13~0.2μF.10kVകേബിൾ(300 മി.മീ300)≤1.5 കി.മീ |
HTXZ(L) - 225/50 | 25kW/380V | 50kV/1.5A2 യൂണിറ്റ്.50kV/1.5A1 യൂണിറ്റ് | 25kW/5kV | 50kV/500pF | ഡൈനാമോ0.2~0.27μF.10kVകേബിൾ(300 മി.മീ300)≤2.5 കി.മീ |
HTXZ(L) - 360/50 | 30kW/380V | 60kV/2A2 യൂണിറ്റ്.60kV/2A1 യൂണിറ്റ് | 30kW/5kV | 50kV/500pF | ഡൈനാമോ0.27~0.33μF |
പവർ സിസ്റ്റങ്ങളിൽ സാധാരണയായി ഉപയോഗിക്കുന്ന ജനറേറ്ററുകളുടെ ശേഷിയുടെ റഫറൻസ് പട്ടിക
മോഡൽ
| നിർമ്മാതാവ് | റേറ്റുചെയ്ത ശേഷിമെഗാവാട്ട് | റേറ്റുചെയ്ത വോൾട്ടേജ്കെ.വി | ഘട്ടം കപ്പാസിറ്റൻസ്μF | |
താപ ജനറേറ്ററുകൾ | T2-12-2 | / | 40 | 6.3 | 0.1 |
TQ-25-2 | / | 300 | 6.3 | 0.19 | |
ടിബിസി-30 | / | 30 | 6.3 | 0.2 | |
TB2-30-2 | / | 30 | 6.3 | 0.2 | |
TQN-50-2 | / | 50 | 10.5 | 0.209 | |
ടിബി-60-2 | / | 60 | 10.5 | 0.25 | |
TQN-100-2 | / | 100 | 13.8 | 0.234 | |
WT23S-083AF3 | / | 300 | 50 | 0.29 | |
TB-320-2 | / | 320 | ഇരുപത്തി മൂന്ന് | 0.3 | |
T264/640 | / | 600 | ഇരുപത്തി മൂന്ന് | 0.368 | |
ക്യുഎഫ്-30-2 | / | 30 | 6.3 | 0.1 | |
ക്യുഎഫ്-60-2 | / | 60 | 6.3 | 0.234 | |
ക്യുഎഫ്-60-2 | / | 60 | 10.5 | 0.33 | |
ക്യുഎഫ്എസ്-125-2 | ഷാങ്ഹായ് ഇലക്ട്രിക് മെഷിനറി ഫാക്ടറി | 125 | 13.8 | 0.08~0.12 | |
ക്യുഎഫ്എസ്എൻ-200-2 | ഹാർബിൻ ഇലക്ട്രിക് മെഷിനറി ഫാക്ടറി | 200 | 15.75 | 0.19~0.21 | |
QFQS-200-2 | ഡോങ് ഫാങ് ഇലക്ട്രിക് ഫാക്ടറി | 200 | 15.75 | 0.1928~0.21 | |
ക്യുഎഫ്എസ്-300-2 | ഷാങ്ഹായ് ഇലക്ട്രിക് മെഷിനറി ഫാക്ടറി | 300 | 20 | 0.16~0.2 | |
ക്യുഎഫ്എസ്എൻ-300-2 | ഷാങ്ഹായ് ഇലക്ട്രിക് മെഷിനറി ഫാക്ടറി | 300 | 20 | 0.18~0.2 | |
ക്യുഎഫ്എസ്എൻ-600-2 | / | 600 | ഇരുപത്തി മൂന്ന് | 0.234 | |
എടിബി-2 | GE കോർപ്പറേഷൻ ഓഫ് യുണൈറ്റഡ് സ്റ്റേറ്റ്സ് | 352 | 2 | 0.268 | |
TBB-200-2 | മുൻ സോവിയറ്റ് യൂണിയൻ | 200 | 15.75 | 0.107 | |
TBB-500-2 | 500 | ഇരുപത്തി മൂന്ന് | 0.25 | ||
TBB-320-2 | മുൻ സോവിയറ്റ് യൂണിയൻ | 320 | ഇരുപത്തി മൂന്ന് | 0.31 | |
TBB-800-2 | 800 | 24 | 0.25 | ||
2-105*234 | വെസ്റ്റിംഗ്ഹൗസ് കോർപ്പറേഷൻ ഓഫ് അമേരിക്ക | 600 | ഇരുപത്തി മൂന്ന് | 0.2 | |
50WT23E-138 | എബിബി | 600 | ഇരുപത്തിരണ്ട് | 0.253 | |
ക്യാമറ സമന്വയിപ്പിക്കുക | ടിടി-15-8 | / | 50 | 6.6 | 0.108 |
ടിടി-30-6 | / | 30 | 10.5 | 0.2 |
എൻവിളിപ്പേര്: അനുരണന ടെസ്റ്റ് സിസ്റ്റം; വേരിയബിൾ ഫ്രീക്വൻസി റിസോണന്റ്; വേരിയബിൾ ഫ്രീക്വൻസി റിസോണന്റ് ടെസ്റ്റ്; പരമ്പര അനുരണനം
സവിശേഷത
1. സീരീസ് റെസൊണന്റ് ഉപകരണത്തിന് ഓവർ വോൾട്ടേജ്, ഓവർകറന്റ്, സീറോ സ്റ്റാർട്ട്, സിസ്റ്റം ഡിറ്റ്യൂണിംഗ് (ഫ്ലാഷിംഗ്), മറ്റ് പ്രൊട്ടക്ഷൻ ഫംഗ്‌ഷനുകൾ, ഓവർ വോൾട്ടേജ്, ഓവർകറന്റ് പ്രൊട്ടക്ഷൻ മൂല്യം എന്നിവ ഉപയോക്തൃ ആവശ്യങ്ങൾക്കനുസരിച്ച് ക്രമീകരിക്കാം, കൂടാതെ സാമ്പിൾ ഫ്ലാഷ് ചെയ്യുമ്പോൾ ഫ്ലാഷ്ബാക്ക് പരിരക്ഷണ പ്രവർത്തനവും റെക്കോർഡ് ചെയ്യാൻ കഴിയും. ടെസ്റ്റ് വിശകലനത്തിനുള്ള ഫ്ലാഷ്ബാക്ക് വോൾട്ടേജ് മൂല്യം.
2. മുഴുവൻ സീരീസ് അനുരണന ഉപകരണത്തിന്റെ ഭാരം വളരെ കുറവാണ്, പരമാവധി 40 കിലോ കവിയരുത്, ഇത് ഓൺ-സൈറ്റ് ഉപയോഗത്തിന് സൗകര്യപ്രദമാണ്.
3. സീരീസ് റെസൊണന്റ് ഉപകരണത്തിന് നാല് വർക്കിംഗ് മോഡുകൾ ഉണ്ട്, ഇത് ഉപയോക്താക്കൾക്ക് സൈറ്റ് സാഹചര്യത്തിനനുസരിച്ച് വഴക്കമുള്ള രീതിയിൽ തിരഞ്ഞെടുക്കാൻ സൗകര്യപ്രദമാണ്, കൂടാതെ ടെസ്റ്റ് വേഗത വർദ്ധിപ്പിക്കുന്നതിനുള്ള പ്രവർത്തന രീതികൾ ഇവയാണ്: പൂർണ്ണ ഓട്ടോമാറ്റിക് മോഡ്, മാനുവൽ മോഡ്, ഓട്ടോമാറ്റിക് ട്യൂണിംഗ് മാനുവൽ ബൂസ്റ്റ് മോഡ്.
4. ഇതിന് വിവിധ സ്ഥലങ്ങളിൽ ഡാറ്റ സംഭരിക്കാനും പ്രിന്റ് ചെയ്യാനും കഴിയും, കൂടാതെ സംഭരിച്ച ഡാറ്റ നമ്പർ ഒരു നമ്പറാണ്, ഇത് ഉപയോക്താക്കളെ തിരിച്ചറിയാനും കണ്ടെത്താനും സഹായിക്കുന്നു.
5. ആവൃത്തി സ്വയമേവ സ്വീപ് ചെയ്യുമ്പോൾ ശ്രേണിയിലെ അനുരണന ഉപകരണത്തിന്റെ ഫ്രീക്വൻസി സ്റ്റാർട്ടിംഗ് പോയിന്റ് നിർദ്ദിഷ്ട പരിധിക്കുള്ളിൽ ഏകപക്ഷീയമായി സജ്ജീകരിക്കാം, കൂടാതെ ആവൃത്തി സ്വീപ്പിംഗ് ദിശ മുകളിലേക്കും താഴേക്കും തിരഞ്ഞെടുക്കാം, അതേസമയം വലിയ എൽസിഡി സ്‌ക്രീൻ സ്കാനിംഗ് കർവ് പ്രദർശിപ്പിക്കുന്നു, അതായത് അനുരണന പോയിന്റ് കണ്ടെത്തിയോ എന്ന് ഉപയോക്താക്കൾക്ക് അവബോധപൂർവ്വം മനസ്സിലാക്കാൻ സൗകര്യപ്രദമാണ്.
6. ഉപയോക്തൃ ആവശ്യങ്ങൾക്കനുസരിച്ച് ഫംഗ്ഷനുകളും അപ്‌ഗ്രേഡുകളും എളുപ്പത്തിൽ ചേർക്കാനോ നീക്കംചെയ്യാനോ കഴിയുന്ന DSP പ്ലാറ്റ്‌ഫോം സാങ്കേതികവിദ്യയുടെ ഉപയോഗം, കൂടാതെ മാൻ-മെഷീൻ എക്സ്ചേഞ്ച് ഇന്റർഫേസ് കൂടുതൽ മാനുഷികമാക്കുകയും ചെയ്യുന്നു.
